Принцип работы КТ: как компьютерный томограф “видит” внутренние слои

Когда врач назначает КТ, многие настораживаются: «А что это вообще за процедура? Это больно? Опасно?» Кажется, что речь идёт о чём-то сложном и пугающем, но на деле всё куда проще. Компьютерная томография — это не «чудо-машина», а умное сочетание физики, математики и вычислительных технологий. Она позволяет врачу буквально заглянуть внутрь тела, не делая ни одного разреза.

Если объяснять по-человечески, КТ работает как фотоаппарат, только вместо света — рентгеновские лучи, а вместо кадра — сотни «срезов» тела, собранных в объёмную картинку. Компьютер анализирует, как лучи проходят через ткани, и создаёт точную 3D-модель внутренних органов. Получается не просто снимок, а цифровая копия вашего организма в разрезе, где видно каждую мелочь — от костей до сосудов.

Понимание принципа КТ помогает относиться к обследованию спокойнее. Когда знаешь, что это безболезненно, безопасно и логично, страх уходит. Врач назначает КТ не «для галочки», а чтобы получить максимально точную информацию и не пропустить то, чего не видно на обычном рентгене.

На чём основан принцип КТ

Если вы хоть раз видели, как делают рентген, то принцип КТ вам уже наполовину знаком. И рентген, и КТ используют одни и те же лучи, но разница — в способе их применения. Рентген делает один снимок под прямым углом, а компьютерная томография делает сотни снимков под разными углами и «собирает» их в трёхмерную картинку.

Как это происходит? Аппарат посылает рентгеновские лучи, которые проходят через тело. Разные ткани — кости, мышцы, органы, жир — поглощают излучение по-разному. Кости, например, плотные и задерживают большую часть лучей, а мягкие ткани пропускают их больше. Благодаря этой разнице детекторы на противоположной стороне томографа улавливают, сколько излучения дошло до них, и передают информацию в компьютер.

Компьютер получает миллионы измерений, вычисляет плотность тканей и формирует изображение слоями — буквально как если бы тело нарезали на тонкие ломтики и каждый сфотографировали. Эти «срезы» затем объединяются в объёмную модель, где врач может рассмотреть любой орган под нужным углом и с максимальной детализацией.

Параметр	Рентген	КТ
Тип изображения	Плоский снимок	Объёмная 3D-модель
Количество снимков	1-2 проекции	Сотни послойных изображений
Детализация	Средняя, видны крупные структуры	Высокая, видно даже мелкие образования
Области применения	Кости, грудная клетка, травмы	Голова, грудная клетка, живот, сосуды, кости

Если сравнивать, то КТ — это как переход от старой фотоплёнки к цифровому 3D-сканеру. Изображение становится точнее, информативнее и помогает врачу не просто увидеть проблему, а понять, где именно она находится и насколько серьёзна. При этом сама процедура остаётся быстрой, безболезненной и доступной — достаточно просто спокойно полежать несколько минут, пока аппарат «собирает» ваше изображение слой за слоем.

⚖️ Важно: Компьютерная томография — диагностическая процедура, проводимая по назначению врача. Материал носит информационный характер и не заменяет консультацию специалиста.

Основные компоненты томографа

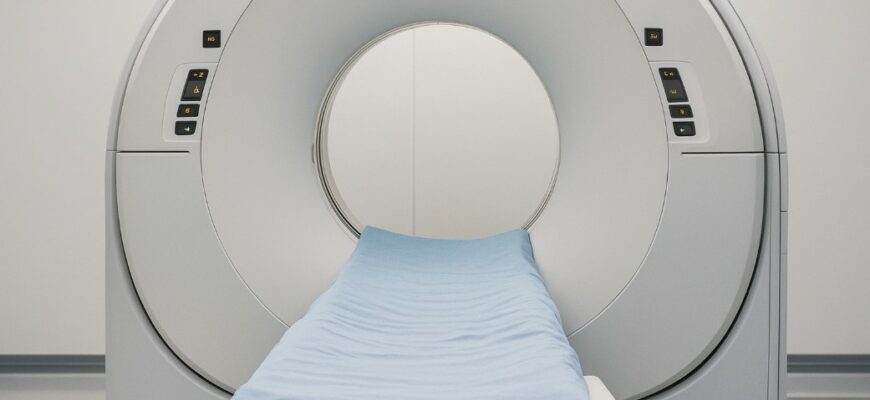

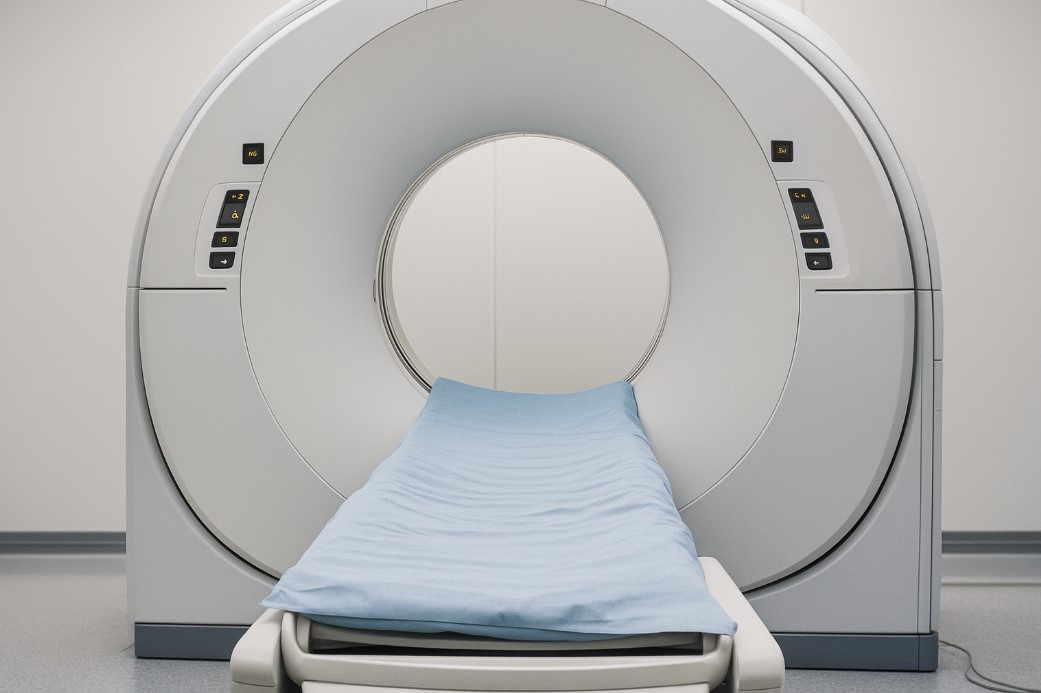

Если посмотреть на компьютерный томограф со стороны, он выглядит как большое кольцо с подвижным столом посередине. Но за этой внешней простотой скрывается сложная система, в которой каждая деталь играет свою роль. Можно сказать, что это командная работа технологий — от физики до программирования.

Когда пациент ложится на стол, всё управление берут на себя электроника и программное обеспечение. Трубка создаёт рентгеновское излучение, детекторы принимают сигнал, генератор регулирует мощность, а компьютер в реальном времени превращает данные в изображение. Всё происходит синхронно и точно — слаженная «оркестровка» инженерной мысли.

Компонент	Функция
Рентгеновская трубка	Источает пучок рентгеновских лучей, которые проходят через тело пациента. Работает по принципу коротких импульсов, чтобы снизить дозу излучения.
Детекторы	Принимают лучи, прошедшие через ткани, и измеряют их интенсивность. От количества зафиксированного излучения зависит, как будет выглядеть изображение.
Генератор	Обеспечивает питание трубки и стабилизирует мощность лучей. Без него не получится равномерного качества снимков.
Компьютер	Главный «мозг» томографа: собирает данные с детекторов, фильтрует шумы и формирует изображение слоя за слоем. Здесь происходит настоящая магия вычислений.
Стол пациента	Плавно перемещается внутри кольца, чтобы аппарат мог «просканировать» нужную область тела по всей длине.

Во время сканирования трубка вращается вокруг пациента, а стол движется вперёд. Детекторы собирают тысячи измерений за секунды, а компьютер немедленно превращает их в изображение. Всё это происходит так быстро, что человек едва успевает закрыть глаза — и исследование уже готово.

Отлаженная синхронная работа этих компонентов — причина, почему современные КТ-аппараты способны делать снимки с микронной точностью и минимальной лучевой нагрузкой.

Как создаётся послойное изображение

Слово «томография» происходит от греческого «томос» — срез. И это идеально описывает суть метода: томограф буквально «разрезает» тело на тонкие виртуальные слои, которые потом собираются обратно в объёмную картинку. Каждый такой срез — это один кадр, а их может быть сотни или даже тысячи.

Когда аппарат работает, рентгеновская трубка вращается вокруг пациента, а стол медленно движется вперёд. С каждого угла система делает множество измерений. Эти данные поступают в компьютер, который с помощью математических алгоритмов (например, обратного преобразования Фурье) превращает цифры в изображение. Звучит сложно, но по сути — это тот же принцип, по которому из множества фото делают 3D-модель.

• Шаг 1: аппарат посылает рентгеновские лучи под разными углами;
• Шаг 2: детекторы улавливают, как они проходят через ткани;
• Шаг 3: компьютер анализирует и формирует «срез»;
• Шаг 4: сотни срезов объединяются в трёхмерную модель.

Благодаря этому врач может буквально «пролистывать» тело пациента — слой за слоем, находя мельчайшие отклонения. И всё это без боли, уколов или вмешательств.

Послойная структура КТ помогает видеть не просто орган, а его внутреннюю архитектуру — сосуды, мягкие ткани, кости. Такой уровень детализации и делает компьютерную томографию незаменимым методом диагностики в современной медицине.

Виды КТ и принцип их отличий

КТ — это не один метод, а целое семейство исследований. В зависимости от задачи врач может выбрать разные режимы: с контрастом, без, спиральную, мультиспиральную или ангиографию. У каждой разновидности свой принцип, но общий смысл остаётся один — максимально точное изображение внутренней структуры организма.

Без контраста и с контрастом

Обычная КТ (без контраста) используется, когда нужно оценить анатомию, переломы или воспаления. Но если врач хочет подробно рассмотреть сосуды или опухоль, вводится контрастное вещество — оно делает картинку ярче и позволяет увидеть кровоснабжение органов. Контраст вводится в вену, безопасен при нормальной функции почек и быстро выводится из организма.

Спиральная и мультиспиральная КТ

В спиральной КТ стол пациента движется непрерывно, а трубка вращается вокруг — траектория получается похожей на спираль. Это позволяет получить больше информации за меньшее время. Мультиспиральная (МСКТ) идёт дальше: у неё несколько рядов детекторов, что делает изображение ещё точнее и сокращает длительность процедуры до нескольких секунд.

Тип КТ	Особенности	Когда применяют
Без контраста	Обычное сканирование без введения препаратов	Травмы, переломы, воспаления, оценка костей
С контрастом	Введение йодсодержащего контраста для оценки сосудов и органов	Опухоли, сосудистые патологии, подготовка к операциям
Спиральная КТ	Стол движется непрерывно, трубка вращается по спирали	Быстрая диагностика, сканирование больших зон
Мультиспиральная КТ (МСКТ)	Несколько рядов детекторов, высокая детализация	Обследование сосудов, лёгких, сердца, органов брюшной полости
КТ-ангиография	Сканирование сосудов с контрастом	Оценка кровотока, выявление тромбов, аневризм

Выбор конкретного вида КТ зависит от показаний. Врач подбирает метод индивидуально — в зависимости от области исследования и задач диагностики. Для пациента процедура остаётся одинаково комфортной: нужно просто спокойно лежать и выполнять команды рентген-лаборанта.

⚖️ Важно: КТ проводится только по назначению врача. Противопоказания и необходимость использования контрастных веществ оцениваются индивидуально.

Преимущества принципа КТ

Главное достоинство компьютерной томографии — это сочетание скорости и точности. Пока вы просто лежите на столе, аппарат за несколько секунд собирает тысячи данных о вашем организме и превращает их в объёмное изображение. КТ позволяет врачу увидеть то, что раньше было доступно только при операции или после вскрытия — звучит немного страшно, но факт.

КТ незаменима, когда нужно быстро понять, что происходит внутри: при травмах, подозрении на кровоизлияние, опухоли или воспалении. Один снимок — и врач видит всю картину: кости, органы, сосуды. А если подключить трёхмерную реконструкцию, можно буквально «повернуть» изображение под любым углом.

• Высокая детализация. КТ показывает мельчайшие структуры — сосуды, полости, костные трещины, новообразования. То, что рентген может «пропустить», на КТ видно чётко и объёмно.
• Быстрота процедуры. Весь процесс занимает 5–10 минут, а само сканирование — меньше минуты. Особенно важно при экстренной диагностике, когда каждая секунда на счету.
• Точность и информативность. КТ помогает уточнить диагноз, оценить степень повреждения или распространённость процесса — от пневмонии до переломов и опухолей.
• 3D-моделирование. Современные аппараты создают трёхмерные модели органов и костей. Это помогает хирургам планировать операции, а пациентам — лучше понимать, что происходит в их организме.

По сути, КТ — это взгляд внутрь тела без вмешательства. Всё, что нужно от пациента — просто спокойно лежать, а всю остальную работу выполняет техника и врач-рентгенолог.

Ограничения и особенности метода

Несмотря на все плюсы, КТ — это всё же метод, использующий рентгеновское излучение. Его доза небольшая и безопасная при правильном применении, но бездумно проходить исследование «на всякий случай» не стоит. Решение о назначении всегда принимает врач, оценивая пользу и возможный риск.

Есть ситуации, когда КТ не рекомендуется или проводится с осторожностью:

• Беременность. Излучение может повлиять на развитие плода, поэтому исследование делают только по жизненным показаниям.
• Аллергия на контраст. Если планируется КТ с контрастом, важно заранее сообщить врачу о любых реакциях на йод или лекарства.
• Заболевания почек. Контраст выводится через почки, поэтому при хронических патологиях нужно проверять их функцию перед исследованием.

Иногда врач может предложить альтернативу — например, МРТ или УЗИ. Эти методы не используют рентгеновское излучение и подходят для тех, кому важно минимизировать лучевую нагрузку. Всё зависит от того, что именно нужно увидеть: кости и лёгкие — за КТ, мягкие ткани и суставы — за МРТ, динамика кровотока — за УЗИ.

⚖️ Важно: Компьютерная томография проводится только по назначению врача. Перед процедурой следует сообщить о беременности, аллергиях и хронических заболеваниях.

Чем принцип КТ отличается от МРТ и рентгена

Все три метода — КТ, МРТ и рентген — помогают «заглянуть» внутрь тела, но работают они совершенно по-разному. КТ использует рентгеновские лучи, МРТ — магнитное поле, а обычный рентген делает всего один плоский снимок. Разница не только в технологии, но и в том, какие задачи решает каждый метод.

Если говорить образно: рентген — это фотография, КТ — фильм в 3D, а МРТ — тепловизор, показывающий, как «живет» ткань изнутри. Вот чем они отличаются:

Параметр	КТ	МРТ	Рентген
Принцип работы	Рентгеновское излучение и компьютерная обработка	Магнитное поле и радиоволны	Рентгеновские лучи
Тип изображения	Послойная 3D-модель	Послойное изображение мягких тканей	Плоский снимок
Лучше всего показывает	Кости, лёгкие, сосуды	Мозг, суставы, органы малого таза	Кости, грудная клетка
Использует излучение	Да	Нет	Да
Продолжительность	5–10 минут	20–40 минут	1–2 минуты

В итоге врач выбирает метод не по принципу «что лучше», а по принципу «что нужно увидеть». КТ быстрее и точнее при травмах и заболеваниях лёгких, МРТ — незаменима при исследовании мозга и мягких тканей, а рентген остаётся простым и доступным способом первичной диагностики.

Зная разницу, пациенту проще понять, зачем ему назначено именно КТ и почему этот метод считается золотым стандартом точной визуализации в современной медицине.

Как развивался принцип КТ

Сегодня компьютерная томография кажется привычной процедурой — записался, лёг на стол, через 10 минут готов результат. Но всего полвека назад сама идея заглянуть внутрь человека без операции звучала как научная фантастика. История КТ — это история любопытства, настойчивости и гениальных открытий.

Всё началось с двух людей — инженера Годфри Хаунсфилда и физика Аллана Кормака. Один работал в британской компании EMI (да, той самой, что выпускала пластинки The Beatles), другой — преподавал физику в США. Их исследования шли параллельно: Кормак изучал, как проходят рентгеновские лучи через тело, а Хаунсфилд разрабатывал устройство, способное из этих данных «собрать» изображение. В 1972 году первый аппарат заработал — и мир медицины перевернулся. За своё открытие оба учёных получили Нобелевскую премию.

Первые томографы были огромными и медленными: на одно сканирование головы уходило несколько часов, а компьютер занимал целую комнату. Сегодня процесс занимает считаные минуты, а изображение формируется в реальном времени. Развитие технологий сделало КТ не просто удобнее, но и безопаснее: уменьшилась лучевая нагрузка, повысилась точность, улучшилось качество реконструкции изображений.

Современные аппараты работают по мультиспиральному принципу — несколько рядов детекторов одновременно собирают информацию, что позволяет получать больше данных за меньшее время. Появились спектральные КТ, способные различать ткани по химическому составу, и даже системы с искусственным интеллектом, которые помогают врачам анализировать изображения быстрее и точнее.

Когда назначают КТ

Компьютерная томография — это не универсальный тест «на всё», а инструмент, который помогает врачу ответить на конкретный вопрос. Обычно КТ назначают, когда нужно быстро и точно оценить состояние органов или костей, исключить серьёзные патологии или подтвердить диагноз.

• Травмы. После аварий, падений или ударов КТ помогает выявить скрытые переломы, кровоизлияния и повреждения внутренних органов.
• Опухоли. Метод позволяет увидеть новообразования, их размеры, границы и влияние на соседние ткани.
• Воспаления. КТ помогает определить степень воспаления в лёгких, пазухах, кишечнике или других органах.
• Сосудистые нарушения. При подозрении на тромбы, аневризмы или инсульт КТ часто становится решающим методом диагностики.

Почему врачи выбирают именно этот метод? Всё просто — КТ сочетает скорость и детализацию. В экстренных случаях, когда счёт идёт на минуты, именно томография позволяет оперативно увидеть картину происходящего. А благодаря послойному принципу изображения, патологии можно выявить ещё на ранней стадии, когда болезнь не проявляется внешне.

Как подготовиться к исследованию

Подготовка к КТ несложная, но от неё зависит качество результата. В большинстве случаев никаких особых действий не требуется — достаточно прийти в удобной одежде без металлических деталей. Но есть несколько нюансов, особенно если обследование проводится с контрастом.

• За 4–6 часов до процедуры лучше не есть, чтобы избежать тошноты и ложных артефактов на изображении.
• Если используется контрастное вещество, обязательно сообщите врачу о возможных аллергиях и заболеваниях почек.
• Перед исследованием нужно снять украшения, ремни, заколки и любые металлические предметы — они искажают результат.

С собой желательно взять направление от врача, результаты предыдущих обследований (если есть), паспорт и медицинский полис. После процедуры с контрастом стоит пить больше воды — это поможет быстрее вывести препарат из организма.

Часто задаваемые вопросы

Перед КТ пациенты часто переживают: вдруг больно, долго или опасно? Ниже — ответы на самые распространённые вопросы.

Больно ли делать КТ?

Нет, процедура абсолютно безболезненная. Вы просто лежите на столе, который медленно двигается через кольцо томографа. Иногда врач может попросить задержать дыхание на пару секунд — это нужно для чёткости снимков.

Сколько длится процедура?

Без контраста — всего 5–10 минут, включая подготовку. С контрастом — немного дольше, чтобы вещество успело распределиться по сосудам. Результаты обычно выдают в тот же день или отправляют на электронную почту.

Как часто можно проходить исследование?

КТ используют строго по показаниям, с учётом дозы излучения. Повторное обследование возможно, если это необходимо для контроля лечения или уточнения диагноза. Решение принимает лечащий врач.

Можно ли делать детям и беременным?

Беременным КТ проводят только по жизненным показаниям, когда польза превышает возможный риск. Детям исследование назначают в исключительных случаях, используя минимальные дозы излучения.

⚖️ Важно: КТ — медицинская процедура, назначаемая врачом. Информация представлена для ознакомления и не заменяет консультацию специалиста.

Заключение

Компьютерная томография — это симбиоз науки и технологий, который за полвека стал неотъемлемой частью медицины. Благодаря принципу послойного изображения врачи могут видеть то, что раньше было скрыто. КТ помогает вовремя обнаружить болезни, точно оценить состояние органов и подобрать правильное лечение.

Понимание, как работает КТ, избавляет от страха и делает пациента союзником врача. Ведь когда знаешь, что происходит в твоём теле, диагностика перестаёт быть пугающей — она становится логичным шагом к здоровью.

И напоследок: любые обследования, включая КТ, нужно проходить только по назначению врача. Это не просто формальность, а гарантия, что метод будет применён по делу и с максимальной пользой.
